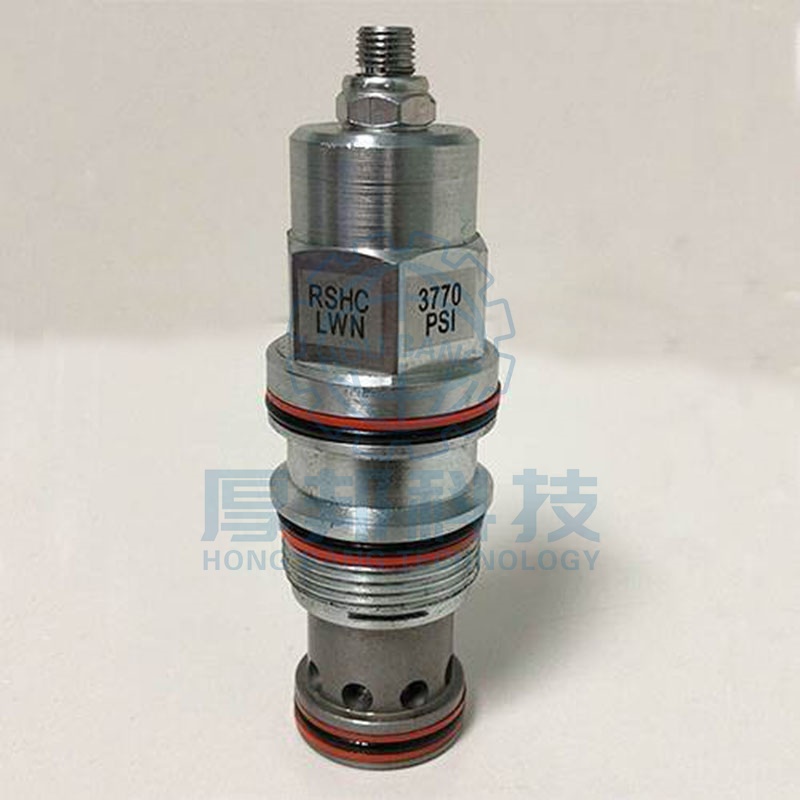

SUN 顺序阀

型号：RSHC -LWN
品牌名：SUN
原产地：美国
询盘

产品描述：
先导控制式，平衡滑阀结构顺序阀将在进口（口1）压力超过阀的设定之后向次级油路供油。顺序阀的设定将控制与外泄口（口3）压力相关的口1压力。在口2（顺序口）背压升至设定值之前，此类阀对此不敏感。如果回路中有压力存在，它们可以用来代替2口溢流阀完成对压力的调节。
所有3口顺序阀在尺寸和功能上可互换（如：给定的外形结构尺寸阀拥有相同的流道，相同的插孔）。
当与口3（外泄）压力相关的口1（进口）压力超过阀的设定值而升高时，先导流量随之增加。
主级的阻尼孔被150微米的不锈钢滤网保护。
口3处的压力直接以1:1的比例增加到阀的设定值上，口3处的压力不能超出5000 psi（350 bar）。
因为滑阀的泄漏，不适合使用在负载锁紧应用中。
W和Y控制方式是可以指定或不指定特定设定值。当没有特定值设定要求时，将采用标准设定，并全范围可调。当按特定值设定时，这个特定值将会代表阀的最大设定值。
利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。

插孔	T-17A
系列	3
通流能力	240 L/min.
最大操作压力	350 bar
工厂默认的设定值	15 L/min.
控制先导流量	0,25 - 0,33 L/min.
110 SUS (24 cSt)下的最大泄漏	65 cc/min.@70 bar
额定响应时间	10 ms
调节 - 从最小设定到最大设定的顺时针圈数	5
阀头部安装六角尺寸	31,8 mm
阀安装扭矩	203 - 217 Nm
调节螺栓的内六角尺寸	4 mm
锁紧螺母六角尺寸	15 mm
锁紧螺母力矩	9 - 10 Nm
型号重量	0.62 kg.
Seal kit - Cartridge Buna	990017007
Seal kit - Cartridge Polyurethane	990017002
Seal kit - Cartridge Viton	990017006

产品特点：

最大工作压 = 350 bar;
最大漏油量 = RSDC: 32,8 cc/min./70 bar, RSFC: 49,2 cc/min./70 bar, RSHC: 65,5 cc/min./70 bar , RSJC: 81,9 cc/min./70 bar;
响应时间 =10ms;
油口 3 的压力直接加于阀的设定压并不超过 350 bar;
当压力达到设定值后, 油口3( 排油 ) 的导压流量将随着油口 1( 进油 ) 的压力升高而逐渐增多 ;
RSBC 所有弹簧的最低设定压为5bar;

产品说明：


RSHC -LWN
Flow(H)	Control(L)	Reverse Flow Chec（W)	Seal Materia（N)
B：30 L/min	L：Screw Adjustment	A： 7 - 210 bar	N：Buna-N
D：60 L/min	C： Tamper Resistant-Factory Set	B： 3,5 - 105 bar	V：Viton
F：120 L/min	K： Handknob	C：10 - 420 bar
H：240 L/min		N： 4 - 55 bar
J：480 L/min		Q： 4 - 25 bar
		W：10 - 315 bar
